IPAD4 摔機觸控破裂維修記

新竹店-文中

IPAD4於去年12月終於上市，
但上市的光芒完全被另一款IPAD MINI所掩蓋，
完全沒有IPAD前三款上市時那麼受人注目，
除了IPAD MINI小巧且更平價的關係外，
IPAD4的外觀及配備上幾乎與IPAD3大同小異，
完全引不起消費者新奇也是一大原因。
趁這個維修的機會，來看4與3內部構造有什麼差異?
.

.
IPAD的家族宿命就是觸控容易摔破，IPAD4當然也無法避免。


.

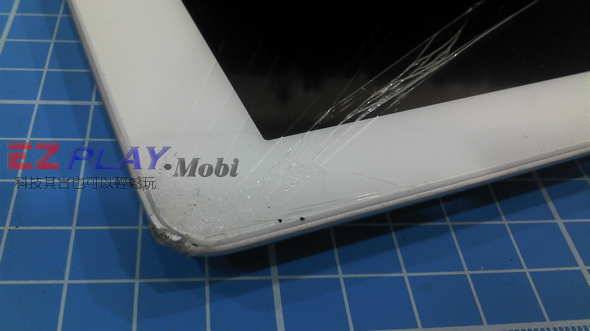

右下角破裂，據客戶說又是一個被小朋友摔到的案例。


.

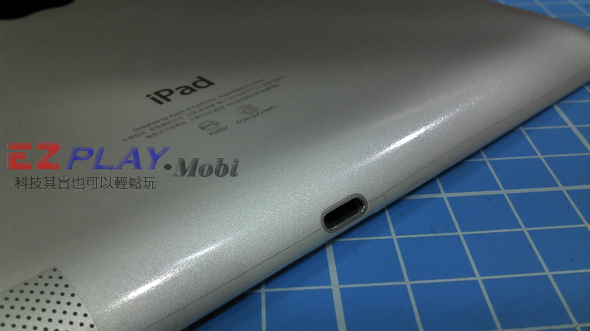

IPAD4與IPAD3外觀上最大的不同就是尾插變的非常小。


.

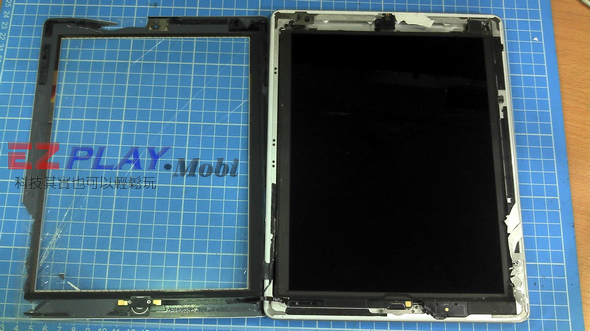

拆開殘破不堪的觸控，拆法與IPAD3相似。


.

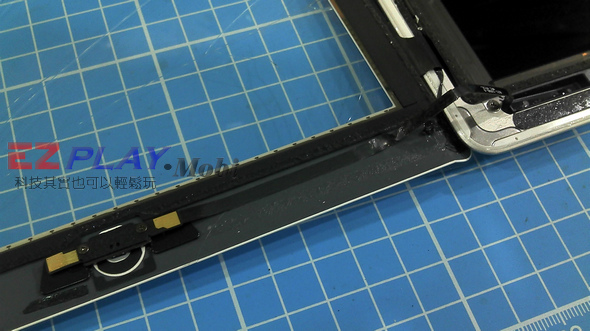

拆開後馬上發現home鍵背後多了一條排線。


.

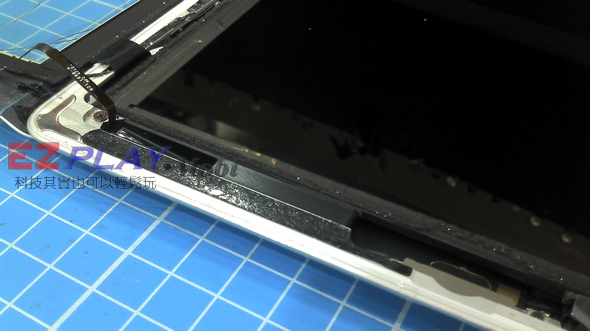

排線從home鍵連回IPAD左下角後連接機板。


.

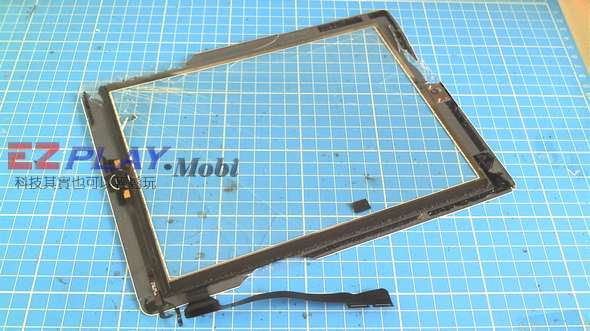

與IPAD3非常相似的觸控。


.
剛好手中還有未交機的IPAD23，三台放在一起比較。

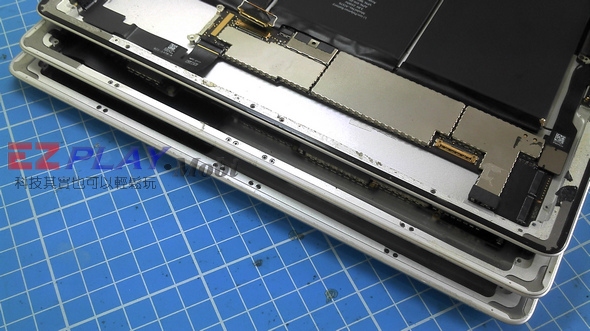

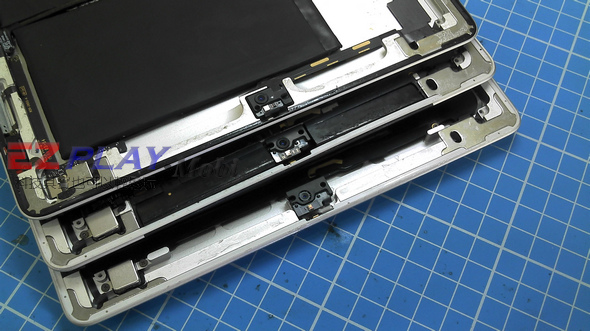

IPAD右邊構造比較圖，由上往下順序為IPAD2、IPAD3、IPAD4。


.
IPAD上方的構造比較圖。


.

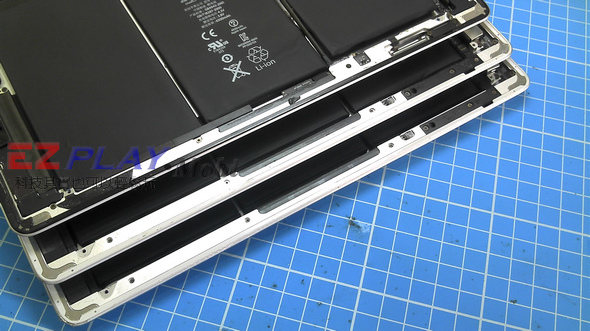

IPAD左邊的構造比較圖。


.
IPAD下方的構造比較圖。


.
從四張比較圖中可發現，IPAD3與4除了下方的尾插構造不同外，其餘皆大同小異。
改變的原因應該是為了讓home鍵作動不走尾插，改自己一條排線接機板。
這個改變的優點為可以減少因摔機造成home鍵與尾插脫離，因而home鍵失效問題。

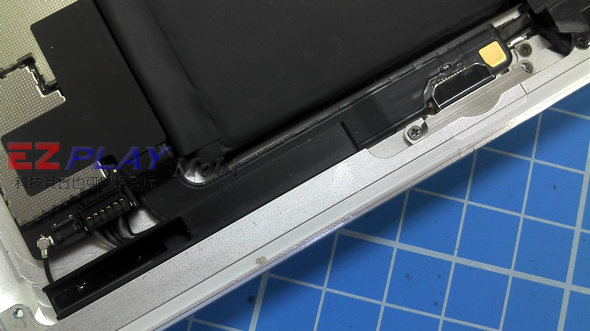

此照片即為IPAD4的尾插區放大照片。


.

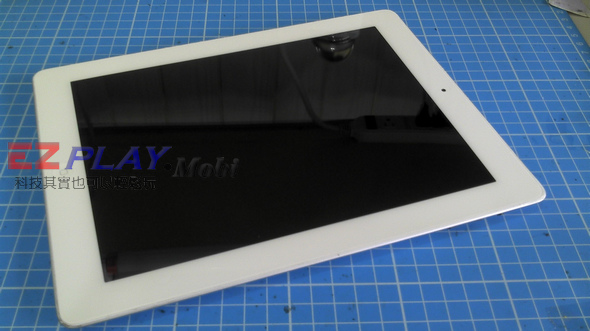

更換新面板後IPAD4終於復活。


.

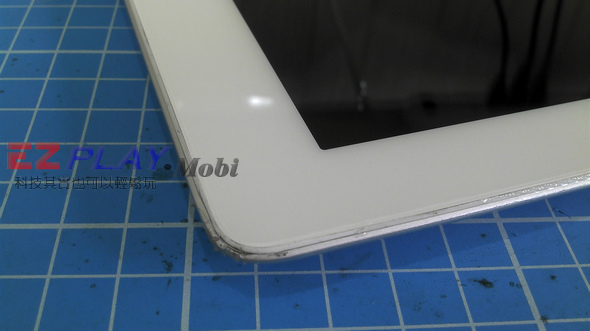

整台只有外框的一點點碰傷無法修復，其餘皆與新機沒有差別。


.
經過這次拆機比較後，可發現IPAD4幾乎只有處理器升級速度變快，
以及改良home因撞擊而失效可能這兩個項目。
.
以個人的看法，還真有一點點出來騙錢的感覺在…
