iphone是目前智慧手機裡的主流機種
它的一舉一動，可說是動見觀瞻。對粉絲迷而言
在享受iphone所帶來的一切便利時
必然同時也要承擔：在長時間使用後，所帶來的
機件故障。撇開人為的不小心傷害，正常使用下
最容易發生的零件故障就是「home鍵」失靈或遲鈍
因為開機後，回到主畫面的「home鍵」，是使用
最頻繁的位置，用久了也會累嘛！所以它就出現了
年老力衰、欲振乏力的為難……
「home鍵」為什麼有彈性？
難道它抹了那些女明星最愛的SK2過期版
所以皮膚才能ㄉㄨㄞ ㄉㄨㄞ的？
當然不是
答案就在……
反正看了就知道啦J
首先，我們對「home鍵」底下到底有什麼碗糕
做個初步的檢閱

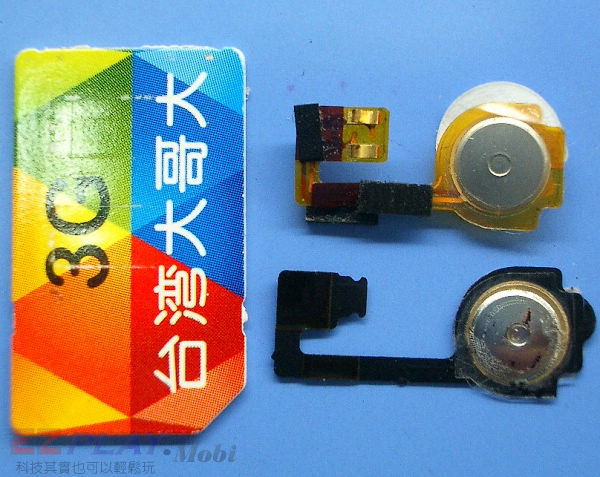

它所連結的，是一條傳遞訊號的排線
其形狀、大小如下圖：
上面是3G、3GS的 home鍵排線
下面是4、4S的 home鍵排線
圓形金屬彈片，就是我們按起來會ㄉㄨㄞ ㄉㄨㄞ的關鍵
（它的底下是空心的，裡面充滿空氣）

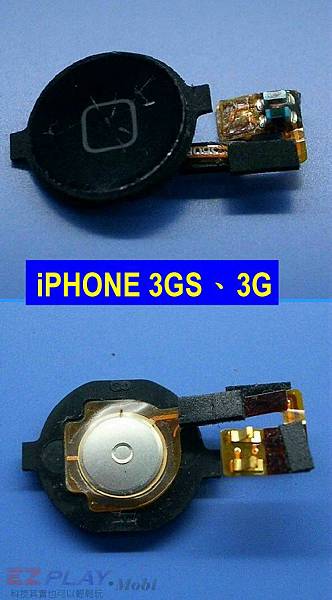

將iphone 3GS拆機之後，取出來的home鍵
和它下方連接的排線
正面和背面關係圖

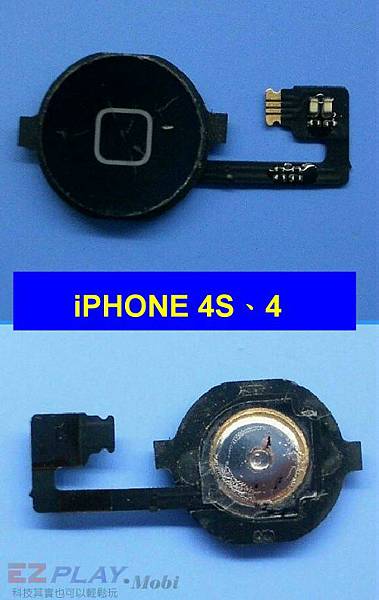

這張則是iphone 4 home鍵
和它下方連接的排線
正面和背面關係圖
當我們按下會ㄉㄨㄞ ㄉㄨㄞ的home鍵時
它會透過home鍵排線，將信號送至尾插排線
最後將訊息傳遞到機板上
機板則將它告知液晶
顯示相對應的「主畫面」
使用home鍵的次數過於頻繁（汗水易滲入）
或太大力
下方圓形金屬彈片會加速老化
失去彈性或受潮
這時就會出現
「你在那邊喊熱，手指還是放在爐火上—-烤肉」
中間的神經元：「排線」，已經不堪負荷提早歸西了
iphone是這樣的原理

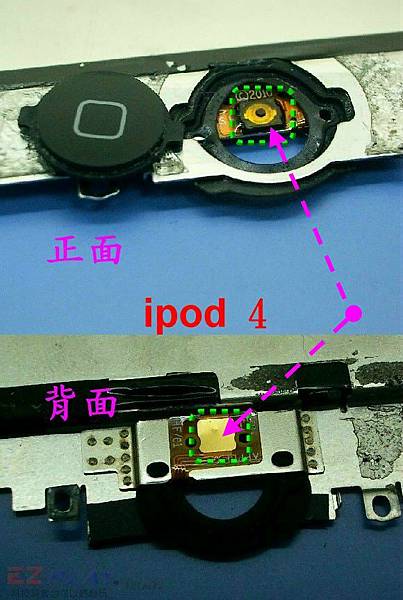

那ipod呢？
ipod要比iphone難拆多了
經驗不足的工程師，很可能在拆機時，造成其它零件受損
（所以市面上敢修它的維修師－－不多）
它home鍵下方的彈片，要小多了
而且不是黏在按鈕膠片下方
而是機板上的中框罩上
當按下home鍵時，透過彈片背面的金屬面
將訊號傳遞到機板
蘋果家族行動3C最後一個成員是ipad
它當然是最大隻的玩具
我們就把它當成最後的壓軸吧！

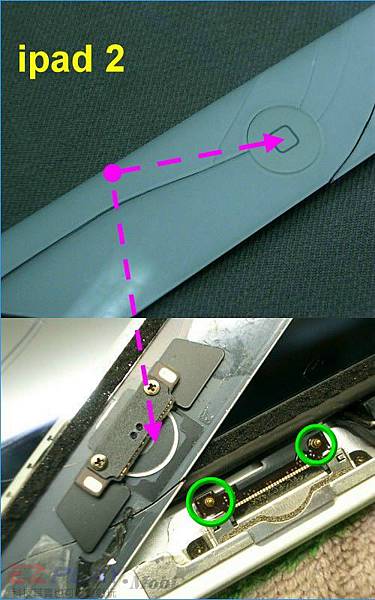

ipad的home鍵
又是怎樣一片春天呢？
（複雜的拆機情況，詳見：《ipad 2液晶顯示、螢幕LCD破裂，維修全記錄》）
哇塞！怎麼是這種狀況？
和iphone完全不是同個媽生的
home鍵按鈕膠片下方
並沒有期待中的排線
而是多了一個鞍形的固定座
透過這個固定座的壓擠
傳遞到下方兩個有伸縮性的金屬觸點
將訊號傳遞到機板
而達到控制液晶畫面的目的
看完了以上的說明
你會不會覺得：
蘋果家族的成員們，是各自發展
卻又在外形、用法、配件、OS上
有殊途同歸的共通性？
這是誰的風格呢？
別問這個傻問題了><”
